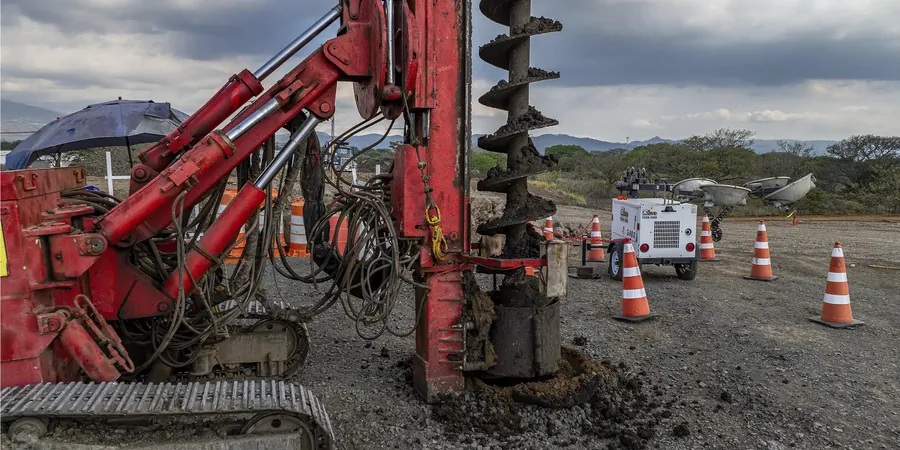

Sous la presqu'île de Lyon, les alluvions du Rhône et de la Saône forment une couche compressible de 5 à 12 mètres, avec une nappe phréatique située entre 3 et 6 mètres de profondeur. Dans ces conditions, les colonnes ballastées sont une solution éprouvée pour réduire les tassements sous les remblais ou les dallages industriels. Leur conception repose sur le module de réaction horizontale du sol (kh) et la contrainte de fluage du matériau granulaire. Nous intégrons ces paramètres dans un calcul aux éléments finis pour vérifier la répartition des charges entre le sol et les colonnes, en nous appuyant sur les recommandations du CFMS. À Lyon, ce type de renforcement est fréquent pour les zones d'activité de la Part-Dieu ou les quais réaménagés.
Dans les alluvions lyonnaises, les colonnes ballastées réduisent les tassements de 60 à 80 % sous remblais de plus de 3 mètres.
Méthodologie et portée
- Contrainte de calcul de la colonne : 400 à 600 kPa
- Module de déformation du massif renforcé : 15 à 40 MPa
- Facteur de concentration de contrainte n : 3 à 6
Considérations locales
Entre le quartier de Vaise (argiles molles) et celui de Gerland (sables limoneux lâches), les conditions de sol divergent fortement à Lyon. À Vaise, le risque de poinçonnement des colonnes dans l'argile molle (Cu < 30 kPa) impose un frottement latéral insuffisant, ce qui peut réduire le transfert de charge vers la colonne. À Gerland, la présence de lentilles de tourbe sous les sables provoque un tassement différentiel si le maillage n'est pas resserré localement. Dans les deux cas, un contrôle de la mise en œuvre par enregistrement des paramètres de vibro-remplacement (courant, effort de traction) est indispensable pour garantir la continuité du fût granulaire.
Normes applicables
Eurocode 7 – Calcul géotechnique (EN 1997-1:2004), NF P 94-070 – Essais de colonnes ballastées, Recommandations CFMS 2013 – Colonnes ballastées, NF EN 14679 – Exécution des travaux géotechniques spéciaux
Services techniques associés
Dimensionnement et calculs aux éléments finis
Modélisation 2D/3D du massif renforcé avec Plaxis ou CESAR-LCPC. Prise en compte des couches compressibles du sous-sol lyonnais, du niveau de nappe et des charges de projet (remblais, dallages, fondations superficielles).
Contrôle d'exécution et essais de chargement
Suivi des paramètres de vibro-remplacement (courant moteur, effort de traction, volume de matériau) et réalisation d'essais de chargement statique sur colonne instrumentée (charge max. 1,5 fois la charge de service).
Paramètres typiques
Questions fréquentes
Quelle est la différence entre colonnes ballastées et inclusions rigides ?
Les colonnes ballastées sont des colonnes de gravier compacté qui travaillent en inclusion flexible : elles mobilisent la résistance du sol encaissant par effet de confinement. Les inclusions rigides (type pieux) transmettent la charge directement en pointe. À Lyon, les colonnes ballastées sont préférées pour les remblais modérés (3–6 m) sur alluvions compressibles, car elles sont plus économiques et s'adaptent mieux aux tassements différentiels.
Quel est le coût d'une étude de conception de colonnes ballastées à Lyon ?
Le coût de l'étude de conception pour colonnes ballastées à Lyon se situe entre 1 340 € et 4 820 € selon la complexité du projet (nombre de colonnes, conditions de sol, modélisation aux éléments finis). Ce tarif inclut la reconnaissance de sol, le dimensionnement et la rédaction du cahier des charges d'exécution.
Faut-il un suivi spécifique en zone inondable (confluence Rhône-Saône) ?
Oui, dans les secteurs inondables comme la Confluence, la nappe peut remonter de 2 à 4 mètres lors des crues. Les colonnes ballastées doivent alors être dimensionnées avec une contrainte de fluage réduite (300–400 kPa) et un contrôle de la granulométrie du matériau (D50 entre 20 et 40 mm) pour éviter le lessivage. Un drainage périphérique est souvent nécessaire.
